МЕТКИ НАЧАЛА РЕЗЬБЫ
Для того чтобы сделать измерение угла закручивания более простым и быстрым в выполнении, мы производим колпачок диметром 28 мм (АВ1881CSD8) для горловины формата 1881 с уже нанесённой меткой начала резьбы колпачка (она находится на боковой стенке колпачка, как показано на рисунках).
ТЕРМИНОЛОГИЯ:
Угол накручивания колпачка (выраженный в градусах) определяется как угловое смещение при накручивании точного начала резьбы колпачка от начальной точки резьбы на горлышке бутылки.
КАК ИЗМЕРИТЬ УГОЛ ЗАКРУЧИВАНИЯ:

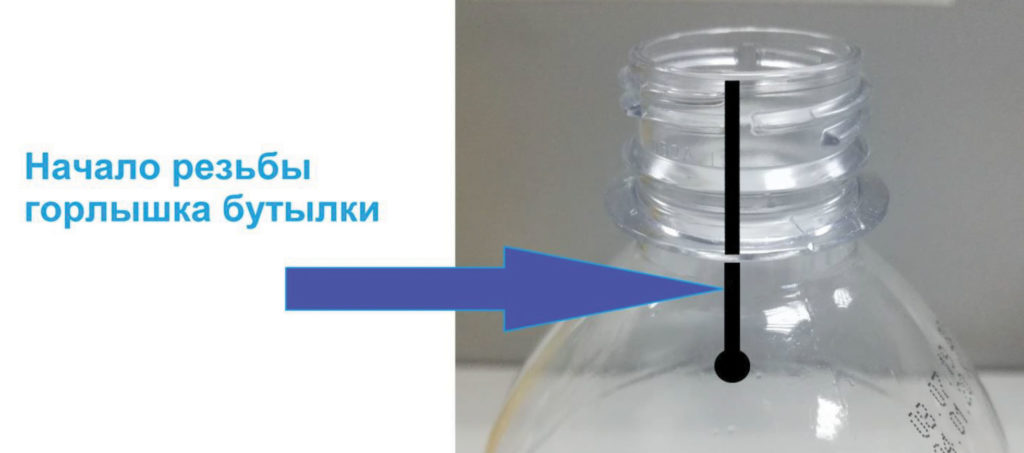

1 – отметить перманентным маркером позицию начала витка резьбы на горлышке бутылки, как это показано на рисунке.

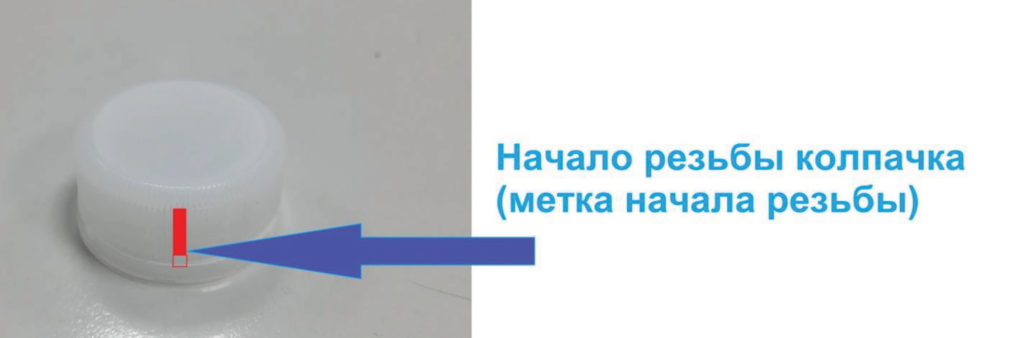

2 – отметить позицию начала витка резьбы на колпачке, как это показано на следующих рисунках

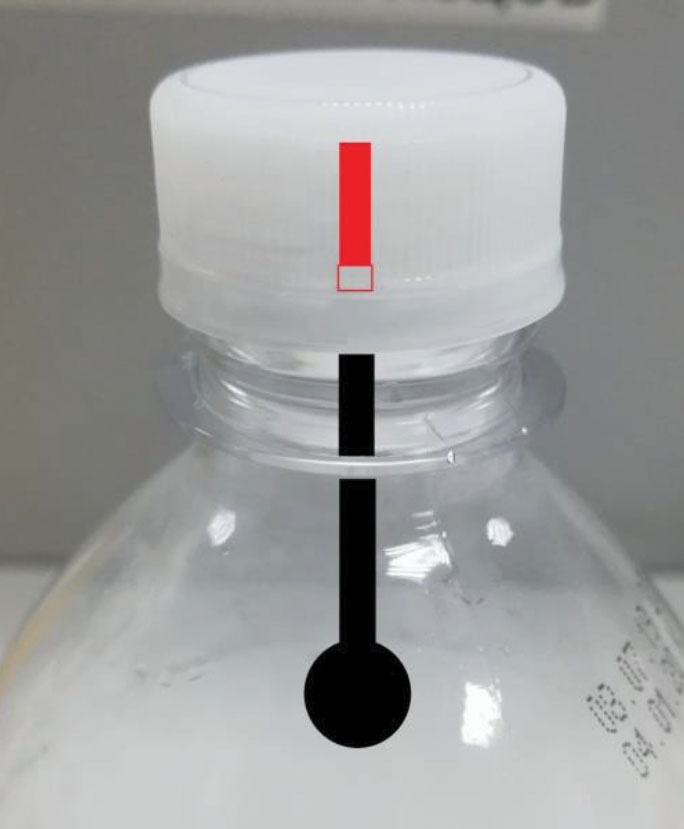

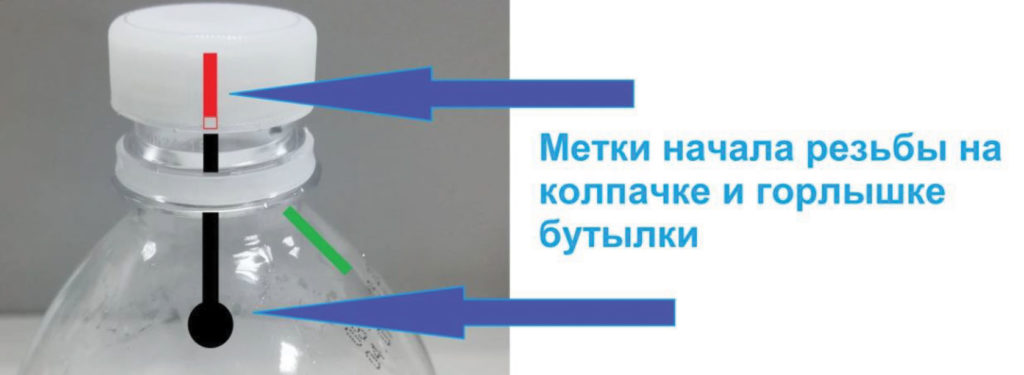

3 – разместить колпачок на горлышке бутылки так чтобы отметка на колпачке, и отметка на горлышке бутылки совпала, как это показано на рисунке.
4 – закрутить колпачок на горлышко бутылки вращая его по часовой стрелке вручную или используя укупорочную машину (головку) до того, как колпачок достигнет позиции уплотнения.

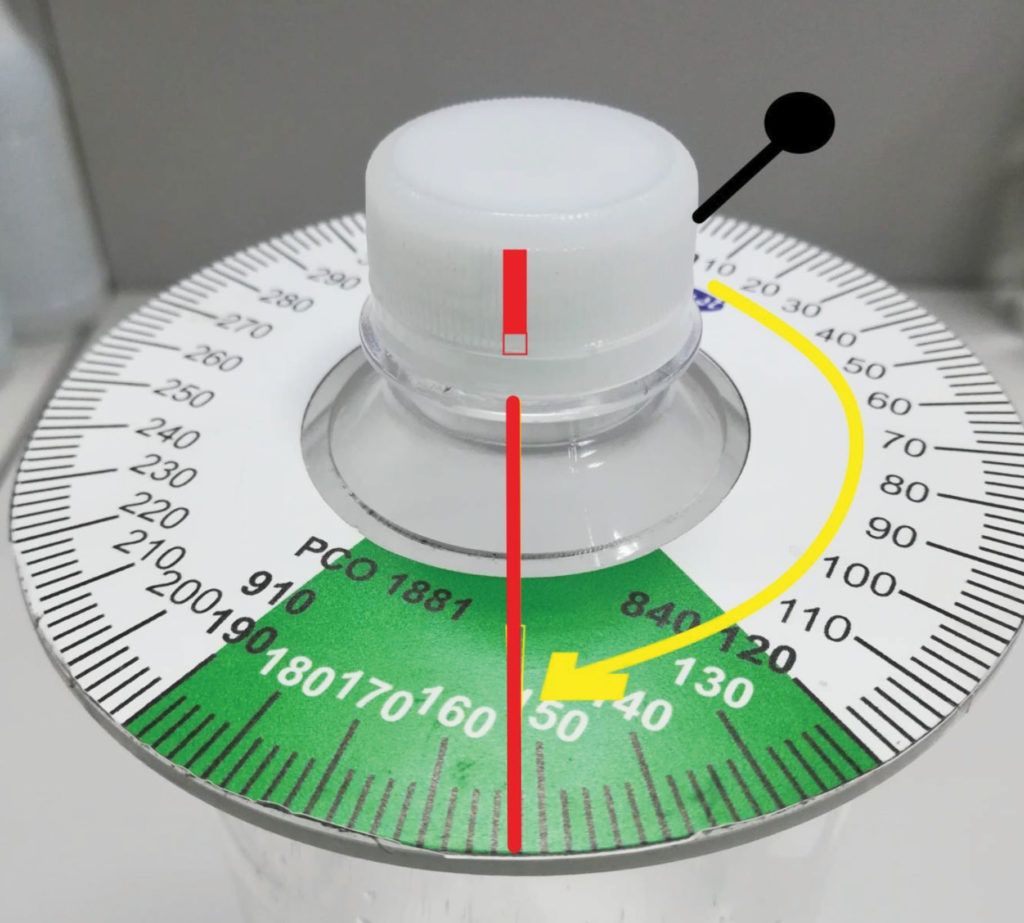

Угол закручивания соответствует общему числу градусов, на которое начало резьбы колпачка было повёрнуто (прокручено) от начала резьбы бутылки (горлышка). Измерения проводятся при помощи угломера, как показано на рисунке.
Угломер должен находиться в горизонтальной плоскости, что не позволит ошибиться в измерении.

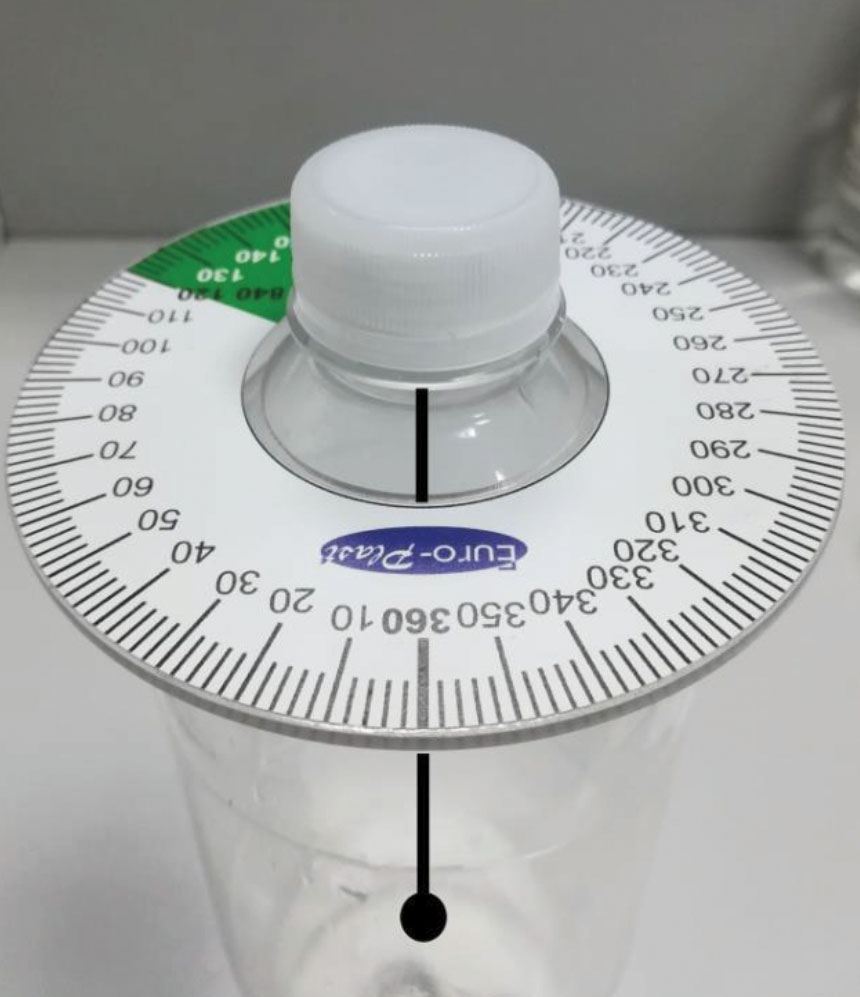

Ноль градусов угломера выставляются на отметку начала резьбы горлышка бутылки (Линия на бутылке) и расстояние в градусах, от начала резьбы горлышка бутылки до отметки начала резьбы на колпачке измеряется. Значение, которое вы получите в градусах, должно быть добавлено к 720° и вы сможете получить полный угол закручивания колпачка.
КАК ИЗМЕРИТЬ УГОЛ ЗАКРУЧИВАНИЯ КОЛПАЧКА НА УКУПОРЕННОЙ БУТЫЛКЕ
Если колпачок был закручен на горлышко бутылки без предварительно нанесённой отметки начала резьбы на колпачке и бутылке, то всё ещё возможно измерить угол закручивания, следующим образом:

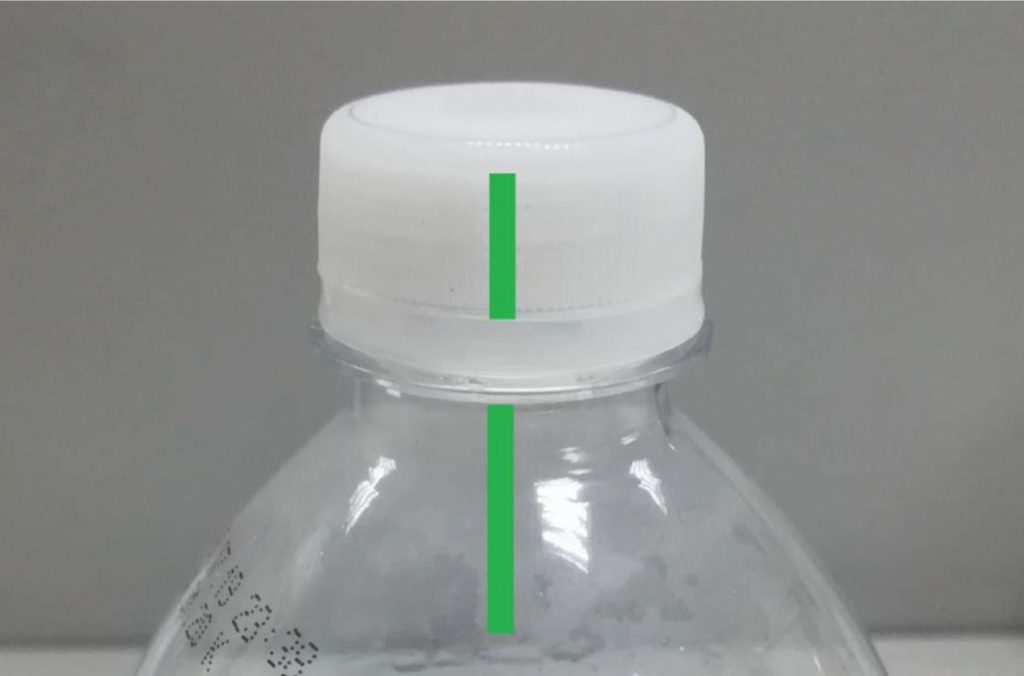

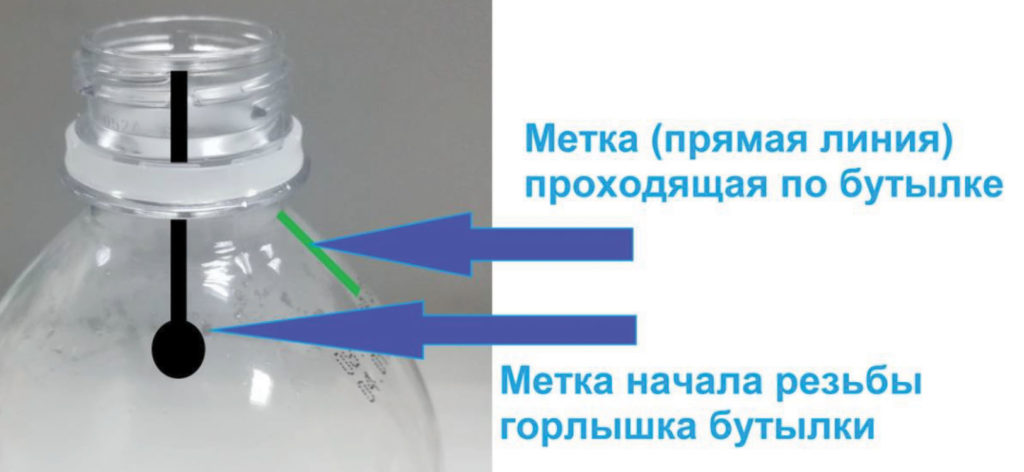

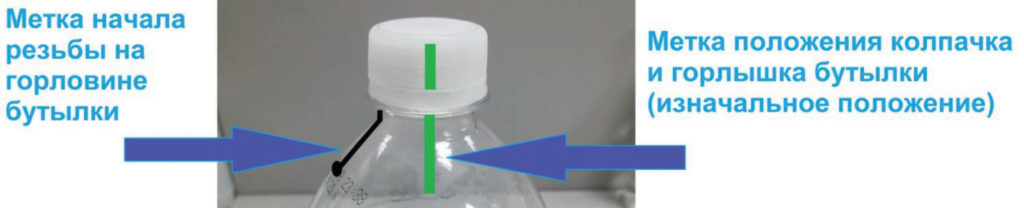

1 – нанести отметку (прямую линию), на колпачке и на горлышке бутылки как показано на рисунке ниже:
2 — открутить колпачок с горлышка бутылки полностью и отметить начало резьбы горлышка бутылки и начало резьбы колпачка, как это описано выше.
3 — разместить колпачок на горлышке бутылки так чтобы отметка начала резьбы на колпачке, и отметка на горлышке бутылки совпала, как это показано на рисунке.
Закрутить колпачок до совпадения отметки (прямой линии на колпачке и бутылке). Проделав данную операцию, мы вернули колпачок в то положение, в котором он находился до откручивания.
Проделав данную операцию, мы вернули колпачок в то положение, в котором он находился до откручивания.
4 – измерить угол закручивания как это описано выше (согласно процедуре описанной выше).
